MVP Small Series (6~90m3/h)

•

•

•

•

•

•

01작동원리

• MVP Series 펌프는 2단(Two stage) 유기밀 회전 날개형 진공펌프로서 소비자의 욕구를 충족시켜 주는 기존 틀을 깬 새로운 개념의 제품입니다.
• 펌프의 구조
  펌프와 진공설비 보호를 위한 역류방지 밸브와 가스밸러스트 밸브가 있으며 펌프하우징, 오일케이싱, 모터하우징, 펌프베이스와 펌프 모듈 등 그 외 다수의 부품으로 구성되어 있습니다.
• 펌프의 작동원리
  펌프와 모터는 플래시블 커플링에 의해 연결되어 모터가 회전함에 따라 펌프의 로터도 회전합니다. 로터가 회전하면 로터의 베인홈 안에 있는 두개의 베인이 원심력에 의해 실린더 내면을 접촉하면서 회전합니다.

02제품특징

1. 01. 고품질의 신소재를 사용하여 도달 압력이 우수하고 배기속도가 크다.
2. 02. 오일역류방지 밸브 시스템이 펌프 정지 시 진공설비의 진공파기 및 오염을 막아준다.
3. 03. 흡입구와 배기구는 국제 규격에 따른 Quick Clamp를 사용한다.
4. 04. 소음과 진동이 작다.
5. 05. 강력한 오일 압력을 가진 오일 펌프가 오일 순환을 완벽하게 하여 펌프를 보호한다.
6. 06. 간단한 가스밸러스트 밸브의 조정으로 펌프가 작동중에 쉽게 선택해 사용한다.
7. 07. 오일 점검과 오일 교환이 편리하다.
8. 08. “짧은시간”에 “특별한 공구없이” 펌프를 수리할 수 있다.

03펌프 외형 명칭

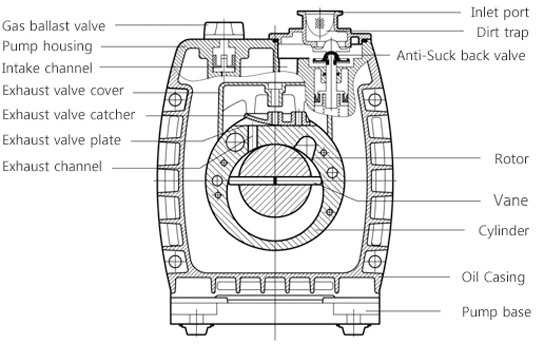

04간단 펌프 구조도

05기술정보

06Pumping Speed
Curve

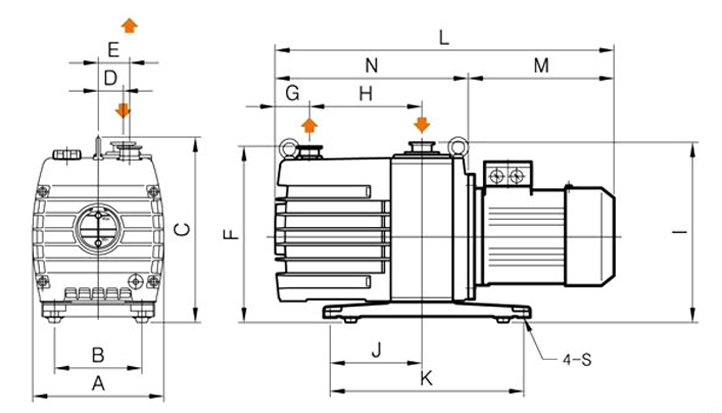

07외형치수
